Вградени части и вложки за сглобяема бетонна конструкция
Вградените стоманени части и вложки осигуряват{0}}носещи свързващи точки, отлети директно в бетонни елементи по време на фабричното производство. Тези компоненти пренасят натоварвания на срязване, опън и натиск от вторична стоманена конструкция, структурни фасади или съседни бетонни елементи към основната конструкция.
Като заменят -пробитите механични или химически анкери с фабрично{1}}отлети вграждания, производителите на сглобяеми конструкции и главните изпълнители елиминират полевото сондиране, избягват повреда на арматурата, намаляват работното време на строителната площадка и поддържат целостта на структурния дизайн.
-
![Отлети-в стоманени рамки]()

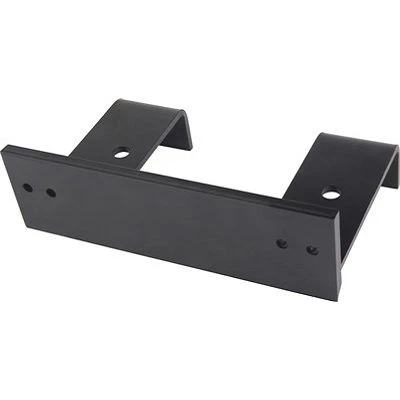

Отлети-в стоманени рамкиОтлети-стоманени рамки са структурни монтажни възли, предварително произведени в сглобяеми бетонни елементи, за да осигурят високо{1}}натоварени точки на закрепване, защита на ръбовете и прецизно механично подравняване на интерфейса....Вижте още -
![Вградени стоманени зацепки]()
Вградени стоманени зацепкиВградените стоманени скоби са отлети-в структурни стоманени свързващи компоненти, произведени от горещовалцовани плочи и заварени анкерни шпилки или арматурни примки. Позиционирани вътре в сглобяеми бетонни форми преди изливането, тези...Вижте още -
![Вградени стоманени канали]()
Вградени стоманени каналиВградените стоманени канали (отлети-в канали) осигуряват регулируеми точки за закрепване с-висок{1}}капацитет в сглобяеми и отлети-на-бетонни конструкции. Позиционирани директно вътре в кофража преди изливането на бетона, тези...Вижте още -
![Вградени заваръчни плочи]()
Вградени заваръчни плочиВградените заварени плочи са конструкционни стоманени плочи, заварени към шпилки с глава, деформирани пръти или анкерни ленти, отлети наравно или проектирани в сглобяеми и отлети-на-бетонни елементи. Те функционират като интерфейси...Вижте още -
![Вградени стоманени скоби]()
Вградени стоманени скобиВградените стоманени скоби са структурни свързващи елементи, отлети директно в бетонни компоненти или закотвени чрез предварително-настроени канали по време на производството на сглобяем бетон. Те пренасят тежки структурни натоварвания...Вижте още -
![Вградени стоманени ъгли]()
Вградени стоманени ъглиВградените стоманени ъгли са конструкционни стоманени профили, включващи заварени или механично анкерирани шпилкови връзки, отлети директно в сглобяеми бетонни елементи. Те пренасят структурни натоварвания, включително сили на срязване,...Вижте още
Продуктова гама
Вградени стоманени ъгли
Цел:Защитете ръбовете на плочите и колоните от разцепване; осигурете непрекъснати заваръчни повърхности по ръбовете на плочите или върховете на стените.
Конфигурации:Равни или неравномерни структурни ъгли на крака, снабдени със заварени шпилки без глава, деформирани шпилкови анкери или огънати арматурни опашки.
Общи размери:75 x 75 x 6 mm до 150 x 150 x 12 mm; персонализирани дължини до 6000 mm.
Вградени стоманени скоби
Цел:Прехвърлете тежки концентрирани вертикални натоварвания на срязване и хоризонтални сили от структурни греди, щифтове или фасадни панели.
Конфигурации:Изработени-изработени по поръчка заздравени плочи, скоби с клинове и регулируеми скоби за глави.
Общи размери:Дебелина на плочата от 10 mm до 30 mm с интегрирани анкерни възли, съобразени с изискванията за-разстояния.
Вградени заваръчни плочи
Цел:Изравнено{0}}монтирани стоманени плочи за връзки чрез полево заваряване между сглобяеми фуги на панел-към-панел, панел-към-колона или панел-към-стоманена-рамка.
Конфигурации:Плочи с правоъгълна, квадратна или персонализирана геометрия, снабдени с флюс-автоматични шпилки-заварени анкери (шипове с глави) или-заварени арматурни опашки.
Общи размери:100 x 100 x 8 mm до 400 x 400 x 20 mm; диаметри на шпилките от 10 mm до 22 mm.
Вградени стоманени канали
Цел:Повърхностно{0}}изравнени непрекъснати анкерни канали, позволяващи регулируеми болтови закрепвания без пробиване на място или заваряване.
Конфигурации:C-профилни канални секции със заварени анкерни уши, I-болтове или анкери с глава; доставя се с пълнители от пяна за предотвратяване навлизането на бетон по време на изливането.
Общи размери:Профили, съответстващи на международни класове на натоварване (28/15, 38/17, 40/22, 50/30, 52/34, 72/48).
Вградени стоманени зацепки
Цел:Компактни свързващи уши за локализирани прехвърляния на срязване, приставки за укрепване и скоби за подравняване на панела.
Конфигурации:Плочи с единични или двойни уши, скоби с прорези и резбови зацепки.
Обичайни размери: Дебелина на плочата от 6 mm до 16 mm с предварително-перфорирани или лазерно{3}}изрязани отвори за подравняване.
Отлети-в стоманени рамки
Цел:Осигурете твърда структурна опора по периметъра и прецизна стабилност на размерите около отвори (врати, прозорци, механични отвори за канали, люкове за достъп) в сглобяеми стенни панели.
Конфигурации:Четири{0}}странни или три-странни модули на канал/ъглова рамка, снабдени с анкери за анкери по външния периметър.
Общи размери:Произведени-по поръчка, за да съответстват на архитектурните графици на отваряне и дебелини на стенните панели (100 mm до 350 mm).
Основни характеристики на продукта
Директно прехвърляне на товара:Шипове с глава и деформирани анкерни пръти пренасят напрежението и срязването директно в зоната на компресия на бетона чрез механично закрепване и напрежение на свързване.
Управление на толерантността на размерите:Конфигурациите с предварително пробити, прорези или големи отвори компенсират толерансите при монтаж на работната площадка до +/- 25 mm.
Дизайн на промивен профил:Облицовъчните- повърхности на кофража лежат идеално плоски спрямо формите, което позволява плътно уплътняване на формата и чисто закрепване, без да се повреждат повърхностите на кофража.
Предотвратяване на проникване на бетон:Анкерните канали и компонентите с вътрешна резба включват полиетилен с висока-плътност (HDPE) или EPS пяна за пълнеж, лентови капачки или гумени тапи за уплътняване на вътрешните части по време на уплътняването.
Гаранция за заваряемост:Материалите поддържат стриктни стойности на въглероден еквивалент (CEV), за да осигурят целостта на полевата заварка без напукване при структурни натоварвания.
Основни спецификации
|
Параметър |
Стандартна/типична стойност |
Технически бележки |
|
Основна плоча / профилна стомана |
S235JR, S275JR, S355JR / ASTM A36, A572 Gr 50 |
Конструкционни стоманени ламарини, ъгли и канални профили |
|
Анкери с глави |
S235J2+C450 (ISO 13918) / SD1 (AWS D1.1) |
Процес на автоматично заваряване на шпилки (изтеглена дъга). |
|
Деформирани прътови анкери |
B500B, B500C (EN 10080) / ASTM A615 Gr 60 |
Припо{0}}заварени или флаш{1}}челно заварени към основни плочи |
|
Дебелина на поцинковане |
55 um - 85 um (390 g/m2 - 610 g/m2) |
ISO 1461 / ASTM A123 процес на горещо-потапяне след-производство |
|
Електро{0}}цинковане |
8 um - 12 um |
ISO 2081 (за закрито или временно излагане) |
|
Класове неръждаема стомана |
1.4301 (AISI 304), 1.4401 / 1.4404 (AISI 316/316L) |
За високо{0}}корозионни или външни фасадни фуги |
|
Толерантност на производството |
EN 1090-2 EXC2 / EXC3 |
Обща дължина +/- 2 mm, позиция на шипа +/- 1.5 mm |
|
Тестване на заварени шевове |
ISO 14555 / AWS D1.1, клауза 7 |
Тест за директно огъване (60 градуса) и тест за натоварване на опън |
Приложения
Сглобяеми структурни рамки:Свързване на греди-към-колона и-към-фундаментни връзки чрез полеви-заварени или болтови плочи.
Архитектурни и окачени фасади:Монтажни скоби и непрекъснати анкерни канали, излети в греди и ръбове на плочи за свързване на външни стени.
Индустриални и логистични паркове:Високо{0}}издръжливи ъгли на ръба на подовата плоча, рамки за товаро-разтоварни рампи и приспособления за греди на пистата на крана.
Инфраструктурни и помощни тунели:Непрекъснати канали за монтаж на тръбни стелажи, кабелни скари и вентилационни канали без пробиване.
Модулен сглобяем бетонен корпус:Стенен панел-към-стенен панел и стенен панел-към-ключове за срязване на подова плоча и свързващи плочи.
Съображения за избор и дизайн
Видове и посоки на натоварване
Срязване срещу напрежение:Шиповете с глава се справят с комбинирано срязване и напрежение до стандартни граници на вграждане. Условията на дълбоки ръбове или тежките натоварвания на срязване изискват заварени деформирани прътови анкери, простиращи се покрай конуса на пробива на бетона.
Динамични и сеизмични натоварвания:Дъгово заварени под флюс или напълно проникнали анкерни пръти трябва да бъдат посочени, когато устойчивостта на умора или сеизмичната пластичност се изисква от регионалните строителни норми (напр. Еврокод 2, част 4 / ACI 318, приложение D).
Крайни разстояния и геометрия на бетона
Капацитетът на разрушаване на бетона намалява, когато анкерните шпилки се приближават до ръбовете на плочата или панела.
Тънки панели (< 120 mm) require short, large-diameter headed studs or offset anchor configurations to prevent back-face blowouts during vibration.
Категории на корозия (ISO 12944)
C1–C2 (вътрешен сух):Стоманено покритие от мелница или-нанесен грунд.
C3–C4 (външна атмосфера / влажна):Hot-dip galvanized (>55 um).
C5 / морски (крайбрежен / химичен):Аустенитна неръждаема стомана (1.4404 / AISI 316L).
Галванизация и водородна крехкост
High-strength steel components (>1000 MPa) трябва да бъдат механично поцинковани-или киселинни-декапирани с контролирани инхибитори за предотвратяване на водородна крехкост по време на горещо поцинковане.
Качество и инспекция
Проследимост на суровините:Доклади за изпитване на мелница (MTR / EN 10204 3.1), предоставени за всички плочи, профили и анкерни пръти, проследяващи топлинните числа обратно към стоманодобивната фабрика.
Тестване на заварени шевове:Тестване в съответствие с ISO 14555. Производствените цикли включват ежедневни тестове за огъване на 60 градуса върху пробни шпилки, за да се провери пълното сливане на заваръчната яка.
Не{0}}деструктивен тест (NDT):Изпитване с магнитни частици (MT) и ултразвуково изпитване (UT) на критични структурни заварки (напр. втулки на скоби, връзки с тежки анкерни плочи).
Проверки на дебелината на поцинковане:Измерване с магнитен габарит съгласно ISO 2178 за проверка на минималната дебелина на цинковия слой по всички функционални повърхности.
Проверка на размерите:Приспособленията за инспекция и 3D измерването на координатите гарантират стъпката на отворите, правоъгълността на шпилката и общата плоскост на плочата (< 1.5 mm distortion across 1,000 mm).
Опции за доставка и персонализиране
Персонализирана геометрия:Лазерно рязане, щанцоване с ЦПУ и роботизирано огъване за сложни очертания на плочи, наклонени плочи за вграждане и много{0}}осни скоби.
Видове анкерни закрепвания:
Автоматично заварени шпилки с глава (10 mm до 22 mm диаметър)
Резбови арматурни съединители, заварени към пластини
Прави или огънати деформирани арматурни опашки (10 mm до 32 mm диаметър)
Захванати или заварени гнезда с вътрешна резба
Аксесоари за фиксиране на кофраж:Предварително пробити контра-дупки за пирони, магнитни фиксиращи плочи или пластмасови бут-във фланци за пирони за закрепване на вграждания към дървени или стоманени форми.
Повърхностни обработки:Обикновено фрезово покритие, фабричен грунд, електро-поцинкована, горещо поцинкована-или пасивирана неръждаема стомана.
Какво купувачите трябва да предоставят за оферта
За да получите точен инженерен преглед и търговско предложение в рамките на 24–48 часа, предоставете следните подробности:
Подробни чертежи
PDF или DWG файлове, показващи размери на плочата, шаблони на дупки, фаски и оформление на анкера (диаметър на шпилката, дължина и разположение).
01
Спецификации на материала
Необходим клас стомана (напр. S235JR, S355JR, A36, неръждаема стомана 316) и стандартна стомана за закрепване.
02
Повърхностно покритие
Фрезова обработка, горещо поцинкована (посочете дебелината на слоя или стандартна), поцинкована- или грундирана.
03
Изисквания за количество
Обем на артикулен ред и планирани графици за доставка на партиди.
04
Изисквания за качество и тестове
Необходимост от 3.1 MTRs, NDT доклади, сертификати за изпитване на огъване или-инспекция от трета страна (напр. SGS, TÜV).
05
ЧЗВ
Поискайте оферта
Изпратете вашите CAD чертежи, изисквания за материали и прогнозни количества на проекта, за да получите подробна техническа оценка и конкурентно предложение.
Време за техническа реакция:24–48 часа
Приети формати на чертежи:DWG, DXF, PDF, STEP
Инженерна поддръжка:Подробности за връзката, преглед на допустимите отклонения и съответствие на материалната еквивалентност за чуждестранни стандарти
Ние сме професионални производители и доставчици на вградени части и вложки в Китай, специализирани в предоставянето на висококачествени персонализирани услуги. Горещо ви приветстваме да продавате на едро вградени части и вложки на склад тук от нашата фабрика.
